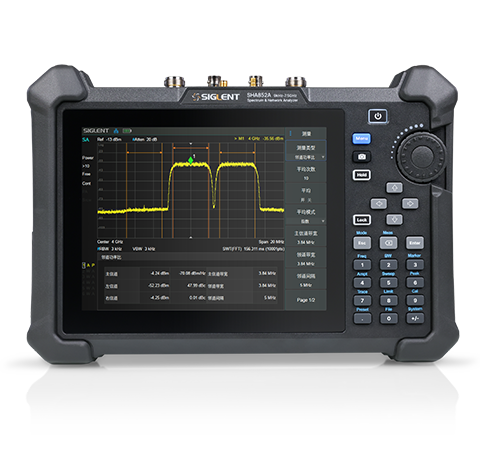

鼎阳 SHA850A 手持频谱分析仪

SHA850A 手持频谱分析仪

主要特性

频谱分析频率范围：9 kHz – 3.6GHz / 7.5 GHz
天线和电缆测量频率范围：100 kHz – 3.6GHz / 7.5 GHz
显示平均噪声电平 DANL 低于-165 dBm/Hz
单边带相位噪声低于-104 dBc/Hz， 1 GHz 偏移 10 kHz
全带宽独立信号源和前置放大器
典型工作时间 4 小时，净重3.2 kg

形态更轻盈，多场景适用

SHA850A系列手持式频谱分析仪频率范围 9 kHz~7.5 GHz，机身更轻盈，适合外出携带、手持操作，采用续航长达4小时的电池供电，并且可配置GPS定位功能，能满足各种场景下的现场测试，如通信基站，汽车OTA测试，频谱监测等。
采用高集成度设计，可进行信号频域分析，陆地移动电台，无线数据网络测量，线缆、天线、器件测试，EMI干扰等测试。并且其射频性能优异，DANL低至-165 dBc/Hz，可有效识别小信号，单边带相位噪声仅为<-104 dBc/Hz @1 GHz, 10 kHz offset，媲美台式频谱分析仪。

电缆和天线测试模式

电缆和天线分析仪模式下可测量的频率范围为100 kHz~3.6 GHz；
支持故障点距离（DTF）、时域反射计(TDR) 、1端口电缆损耗、2端口插入损耗、回波损耗及VSWR测量功能。

矢量网络分析模式

支持幅度和相位响应同时测量，矢量S11和S21参数同时测量；
显示反射/传输系数，回波/插入损耗，相位，群时延，驻波比，Smith圆图，极坐标圆图等多种格式。

规格参数

测量频率范围	SHA851A：9 kHz~3.6 GHz SHA852A：9 kHz~7.5 GHz
最小分辨率带宽	1 Hz
显示平均噪声电平	-165 dBm/Hz
单边带相位噪声	<-104 dBc/Hz
三阶交调TOI	+16 dbm
频率分辨率	1 Hz
电缆和天线测量模式	SHA851A：100 kHz~3.6 GHz SHA852A：100 kHz~7.5 GHz

矢量网络分析模式	SHA851A：100 kHz~3.6 GHz SHA852A：100 kHz~7.5 GHz
高级测量套件（选配）	信道功率、邻道功率比、占用带宽、时域功率、载噪比、谐波分析，三阶交调分析，瀑布图
信号调制分析（选配）	AM， FM，PM， ASK， FSK， MSK， PSK， QAM
远程控制接口	LAN， USB Device， USB Host(USB-GPIB)
远程控制能力	SCPI / Labview / IVI based on USB-TMC / VXI-11 / GPIB / Socket / Telnet NI-MAX Web Browser (HTML 5 Supported)
显示	TFT LCD， 800×600， 8.4英寸多点触摸屏
